DESCRIPCIÓN

Overview

Información básica.

Solicitud	Industria
Tipo	Línea de molino de tubos de soldadura de alta frecuencia
Tiempo de espera	Est. Tiempo(Días) 90
Paquete de transporte	Embalaje de contenedores
Marca comercial	CONECTADO
Origen	Porcelana
Código hs	845510

Descripción del Producto

características técnicas:

1. Tasa de prensado de alta precisión: el sensor de presión de alta resolución se utiliza para monitorear el proceso de prensado y mostrar y registrar en tiempo real el valor de prensado, la curva de prensado y la indicación de la tubería de fuga. Cuando hay una fuga en la tubería, se puede activar la alarma y se puede realizar una reinspección semiautomática, para evitar pensar erróneamente que la tubería de acero está defectuosa debido a razones del equipo.

2. Múltiples métodos de observación: Equipado con manómetro a prueba de golpes. Observación manual, indicación del manómetro, curva de presión en pantalla grande, valor de presión en pantalla grande, valor de presión en pantalla táctil y alarma de tubería de fuga, etc.

3. Reinspección simple: una vez que ocurre una fuga, la intervención manual puede realizar una reinspección semiautomática y la reinspección repetida se puede repetir muchas veces.

4. Operación simple y mantenimiento sencillo: el cabezal de presión de prueba es fácil de instalar y desmontar, y el anillo de sellado es fácil de reemplazar.

5. Bajo costo de uso: las partes principales del sistema de vadeo están hechas de acero inoxidable y las partes de acero inoxidable inferiores a 89 tienen casquillos de cabezal de presión de prueba, bridas de válvula y bridas de sellado. El cabezal de presión de prueba 219 está galvanizado para evitar la oxidación.

Detalles Rápidos

Sr.	Nombre	Unidad	Especificación
1	Diámetro de la tubería.	milímetros	114-325 mm
2	Espesor de la tubería	milímetros	4-13mm
3	Longitud de la tubería	metro	8-13 metros
5	Día. Tolerancia	%	±1,5%
6	Extremos de tubería		Ambos extremos después del refrentado, sin biseles ni rebabas.
7	Tolerancia de grosor	%	± 12,5%
8	Elipticidad de la tubería		No exceder el 80% de la tolerancia permitida del diámetro exterior.
9	Rectitud		Cuerpo de tubería: máx. 1,5/1000 Extremos de tubería: 1,83 m interior, máx. 3,18/1000
10	Temperatura de la tubería		0 a +40

Parametros del producto

El equipo se utiliza para tipos de tubos de acero que soportan presión y prueba equipos no estándar.

Adopta dos rodillos elevados para sujetar el tubo de acero probado, utilizando el empuje del cilindro maestro para presionar el tubo entre la placa de empuje y la placa de presión, de modo que los dos extremos del tubo puedan sellarse (sello de cara final o sello radial).

Basado en una bomba de baja presión de gran volumen para completar la inyección de agua y luego use una bomba de alta presión para completar la prueba de alta presión.

Sr.	Nombre	Unidad	Especificación
1	Tipo de estructura		2 tipos de haz
2	Tubo de prueba Cantidad/tiempo	ordenador personal	1
3	Presión de prueba	MPa	8 - 50
4	Tiempo de permanencia	S	5~30 ajustable
5	Eficiencia de las pruebas	Segundo	80/pieza(325mm)
6	Forma de sellado		Sello radial de bloqueo externo de gran espacio libre
7	Área ciega de prueba de presión	milímetros	≤80 un solo lado
8	El medio de prueba		emulsión
9	Longitud de la tubería	metro	8-13
10	Modo de operación		Manual, semiautomático y automático.

Diagrama de flujo y unidad de producto Carga → Conexión de tuberías → Llenado de tuberías → Presión de presión de agua → Mantenimiento → Liberación de presión → Drenaje → Tubería de salida

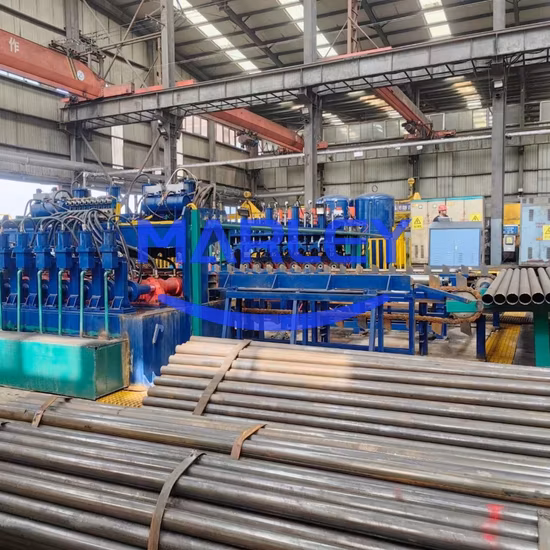

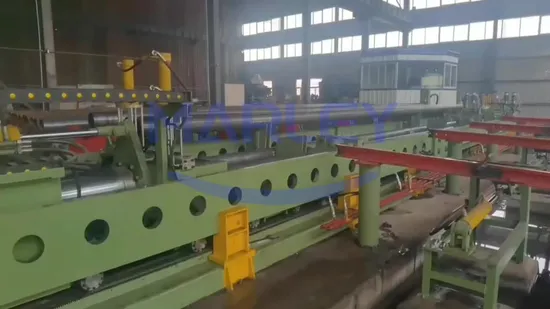

Se utiliza un probador hidráulico para realizar pruebas de fugas y presión hidráulica en ERW o tuberías soldadas en espiral.

La prueba implica sellar los dos extremos de la tubería y llenar la tubería con un líquido, generalmente agua, que puede teñirse para ayudar en la detección visual de fugas y presurizar el recipiente a la presión de prueba especificada.

La estanqueidad a la presión se puede probar cerrando la válvula de suministro y observando si hay una pérdida de presión. El probador hidráulico Huaye alcanza el estándar API.

Embalaje y envío

Capacidad de procesamiento

Fotos de la exposición

Certificaciones

Preguntas más frecuentes

P: ¿Es usted fabricante?

R: Sí. Somos fabricante. Disponemos de nuestro propio equipo técnico. Bienvenido a visitarnos.

P: ¿Qué condiciones de pago aceptan?

R: Somos flexibles en las condiciones de pago, ¡contáctenos para obtener más detalles!

P: ¿Qué información necesita antes de realizar la propuesta?

R: El diámetro de la tubería y el rango de espesor que necesita o la información del material de los dibujos del perfil, sus requisitos especiales y la velocidad de la máquina.

P: ¿Cómo se hace el control de calidad?

R: Contamos con un equipo especial que realiza un control de calidad estricto, estos son nuestros puntos fuertes:

(1) Cada caja de cambios será probada durante 8 horas con aceite en su interior para garantizar que no haya fugas.

(2) Cada eje será inspeccionado para detectar saltos de centrado.

(3) Se revisará cada rodillo para asegurarse de que esté dentro del rango de tolerancia. Se inspeccionarán las piezas críticas en todas las dimensiones.

P: ¿Por qué elegirte? ¿Cuál es la diferencia entre usted y otros proveedores chinos?

R: Puede obtener productos de mayor calidad y un mejor servicio profesional de TENGDI al mismo precio.
